Nikon1J3 ブラケット
あにょさんのブログを参考(パクって)に 作った。

ニコン1 J3 用 10-30mm ヤフオクで¥9K
リングを接着するので強度を確保するため飾りシールを剥ぐ
SUR(ステップアップリング)52ー58を逆向きに(Φ58側をレンズに被せるように)エポキシ接着材で接着
あにょさんの記事にはここが詳しく書かれていなかったので赤いテープのアクセントの意味が分らなかった。
部品をそろえて眺めて初めて理解できた。
レンズの外径よりSUR58の内径のほうが0.13mm大きいので3箇所にセロテープを挟んで中心を出した。
突き出たφ52♂ネジに
SDR(ステップダウンリング)58-52を正常な向きに取り付ける。同じφ52のネジ穴にSUR52-58を正常な向きで取り付ける。
このときSDRの58ネジ部分は使わないので引っ込んで溝が出来る。そこを赤テープで埋めてアクセントにしたようだ。

権蔵がやる接着に対しては今二つ信頼性が無い。レンズとSDRの接着が取れたらカメラ落下!
ストラップで運台と繋いでいるから大丈夫だと思うけど・・・・老爺心(老婆心)

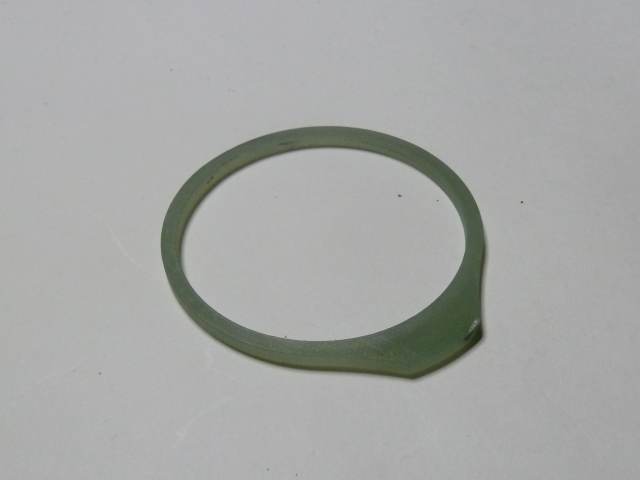

この溝にガラスエポキシリングを嵌めて補強の補助?にする。エポキシリングにネジ穴はまだ開けていない。
アルミベースにネジ止めの予定

あにょさんの記事では この先に(SDR58ー55+SUR55ー58)×3+0.75tPPシート の延長リング~TA4だ

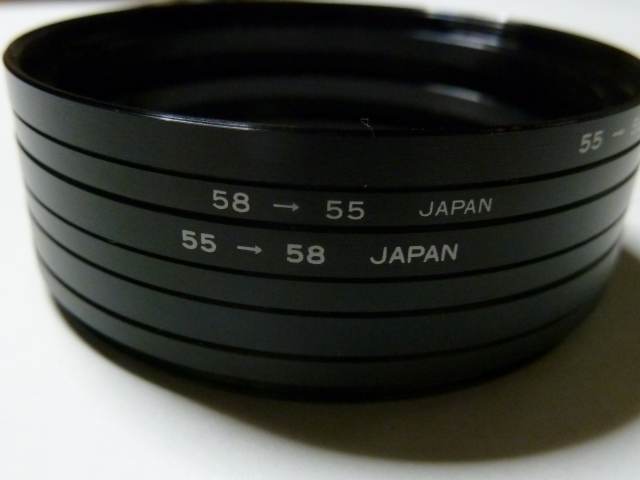

権蔵の場合 ガラスエポキシリングが0.7tだけ隙間より厚いので 0.75t PPシートは省略。更に実際繋いでみたら周辺減光が改善するようなので(SDR58ー55+SUR55ー58)×2 の延長リング~TA4+5で決定
